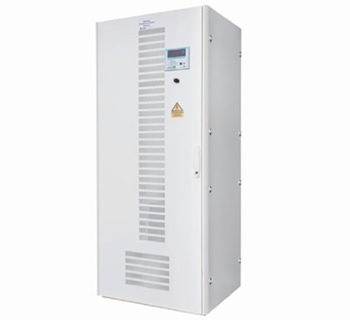

XTS-APF低压有源滤波柜
概述：
XTSLA公司针对非线性电力设备（大功率可控硅、变频器、UPS、开关电源、中频炉等）的广泛应用产生了大量畸变的谐波电流，推出了XTSLA-APF有源滤波柜。
XTSLA-APF基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，能够迅速地消除谐波的影响，并同时能进行无功补偿，是传统LC回路无功补偿及谐波滤波最佳的替代方案。这种解决方案使谐波指标满足国家标准，降低变压器损耗，减少谐波污染，降低谐波对自动控制装置、电能计量装置、无功补偿装置、继电保护装置的干扰，保证供配电系统安全稳定运行，避免谐波过电压和谐波过电流对电气设备的危害，延长设备使用寿命。
模块特点：
模块特点：
1、能够自动学习电网环境及系统阻抗，有效避免系统震荡，使系统达到最稳定的补偿状态。
2、有源滤波器自动适应配电系统的阻抗特性和网络，有源滤波器阶梯式递增发出补偿电流，达到额定容量系统需要的补偿容量。
3、在某一次谐波电流发现谐振点，有源滤波器停止对当次谐波的补偿，容量用于补偿其他无谐振的谐波电流，实现既时无谐振稳定系统。
4、有谐波补偿、无功补偿、不平衡补偿的12种任意排列组合形式，用户可根据各种电能质
量治理场合的治理需求自行定义APF功能，最终达到PF 0.99、THDi＜5%、三相完全平衡的治
理效果。
5、滤波范围广，能同时动态实时滤除全部谐波或多种选定的谐波，最高可以滤除2-50次谐
波，滤波精度高，谐波电流滤除率可达95%以上。
6、响应时间:≤20ms。
7、通迅接口:RS-485、RS-232，规约:IEC61850、Modbus。
8、可以对整个电网或单个负载滤波补偿。
9、可以并联多台有源滤波器组合扩展容量。
10、可壁挂式安装或安装在开关柜内。
